- применяемые марки сталей: ст 3СП, ст 25, ст 35, ст 40Х, ст 09Г2С, ст 15ХМ, ст 25Х1МФ, ст 12Х18Н10Т, ст 14Х17Н2, ст 15Х18Н12С4ТЮ, ст 06ХН28МДТ, ст 10Х17Н13М3Т и др.
- размеры: до 300мм по наружному диаметру;
- изготовление фланцев по чертежам заказчика;
- производство фланцев по ГОСТам и ТУ:
Фланцы по ГОСТу
- Фланец ГОСТ 12820-80 - Стальной плоский приварной на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры.
- Фланец ГОСТ 12821-80 - Стальной приварной встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2 ). Конструкция и размеры.
- Фланец ГОСТ 12822-80 - Стальной свободный на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры.
- Фланец ГОСТ 9399-81 - Стальной резьбовой на Ру от 20,0 до 100,0 МПа (200-1000 кгс/см2). Технические условия.
- Фланец ГОСТ 28919-91 - Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры.
- Фланец АТК 26-18-12-96 - С резьбой для установки термометров, манометров и других измерительных приборов для коррозионных сред на Ру от 4,0 до 16,0 МПа. Конструкция и размеры.
С 1 апреля 2012 года вводится в действие ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и
трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования»
взамен сборника ГОСТ 12815-80 – ГОСТ 12822-80 «Фланцы арматуры, соединительных частей и трубопроводов».
Новый ГОСТ Р 54432-2011 гармонизирован с международными стандартами: ISO 7005-1 «Фланцы металлические.
Часть 1. Стальные фланцы»; ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна».
В новом стандарте ГОСТ Р 54432-2011 вводятся: обозначения типов фланцев, групп контроля материалов и новые обозначения исполнений уплотнительных поверхностей.
Для удобства использования предлагаем сравнительные таблицы структур обозначений фланцев вновь выпущенного ГОСТ Р 54432-2011 и аннулируемых ГОСТ 12815-80 – ГОСТ 12822-80.
Сравнительные таблицы обозначений фланцев и исполнений уплотнительных поверхностей по ГОСТ 12817-80 – ГОСТ 12822-80 и по национальному стандарту ГОСТ Р 54432-2011.

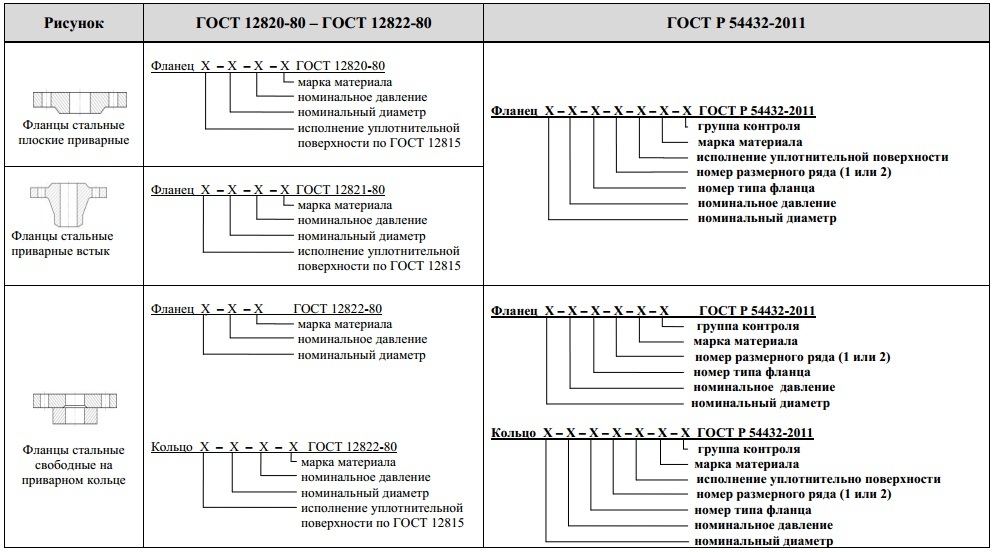

Структура обозначения фланцев

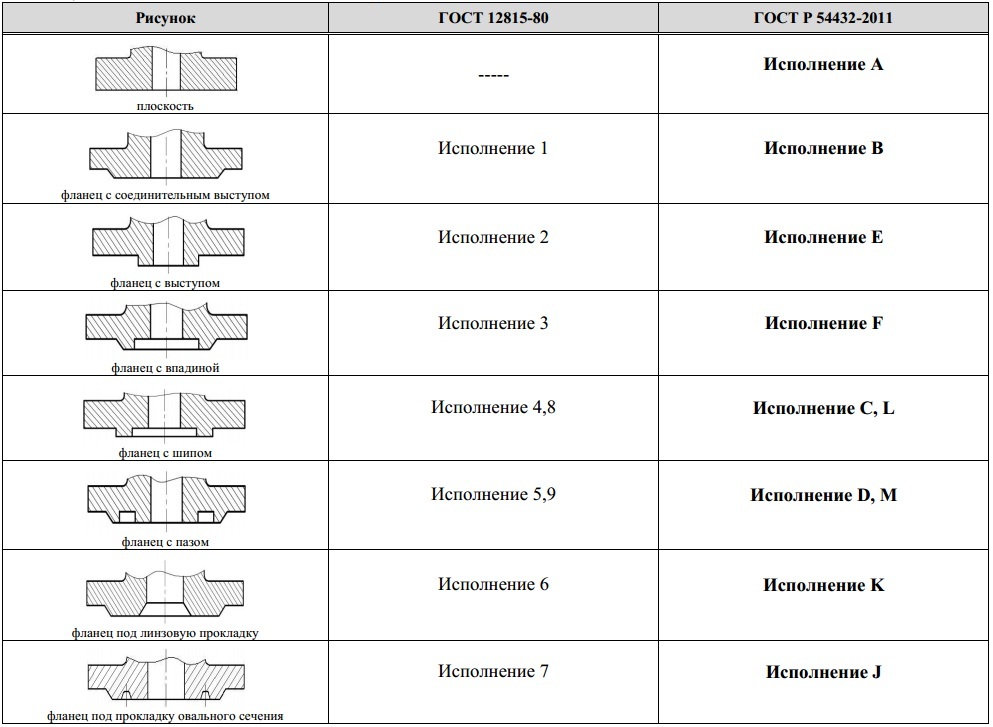

Наименование и обозначение исполнений уплотнительных поверхностей

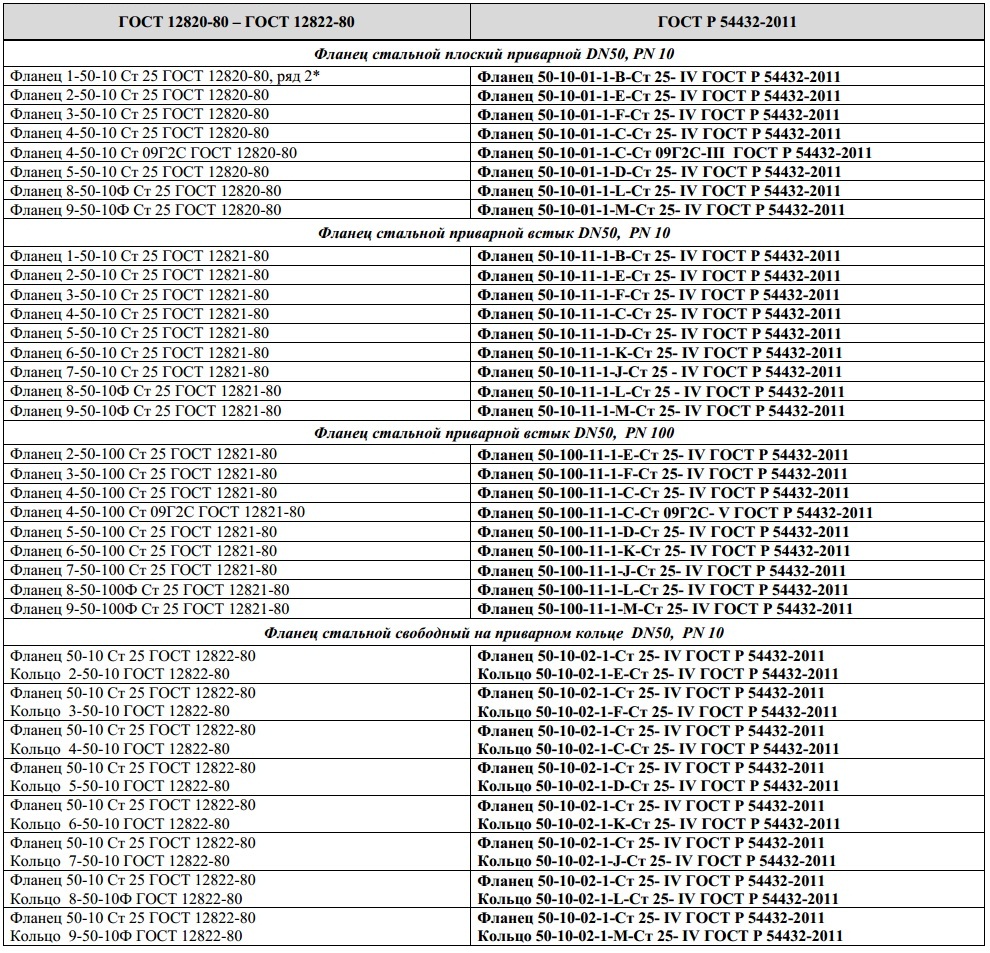

Соответствие обозначения фланцев
Фланец ГОСТ изготавливается на заводе КМЗ Сибмаш с соблюдение всех норм и с точным соблюдением технологии производства. Имеются все соответствующие сертификаты. Купить фланцы ГОСТ, заказать изготовление или узнать цены вы можете связавшись с нашими менеджерами по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или оставить свои контакты в форме для обратной связи на страничке контактов.
