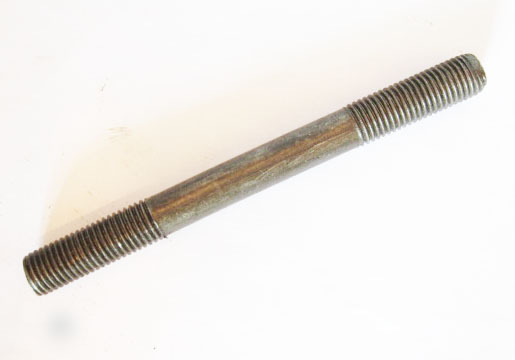

Шпилька ГОСТ 22040-76 применяется, если нужно скрепить детали на расстоянии. А если к тому же деталь из легких сплавов, то часто в таких ситуаций не обойтись без шпилек по ГОСТ 22040-76. Также допускается применять данную шпильку для стальных деталей с ввинчиваемыми отверстиями. При этом шпильку необходимо пропустить через отверстие корпуса детали, а другие детали закрепить на её концах с помощью гайки. Чтобы можно было закреплять 2 разные детали, достаточно нарезать разную резьбу на концах шпильки ГОСТ 22040-76.
Посмотреть госстандарт gost_22040-76.pdf
Шпильки удобно применять при скреплении деревянных конструкций: крыш, полов, в обшивках стен, в креплениях деревянных каркасов. Для работы с деревом, помимо шпилек, нужно использовать специальные шайбы.
Шпильки находят применение в креплениях коробов и прочих подвесных конструкций, при монтаже вентиляции. Фундаментные шпильки широко применяются в строительстве.
Шпилька по ГОСТу 22040-76 изготавливается из углеродистых или легированных сталей 35, 40Х, 09Г2С. По требованию заказчика возможно изготовление шпилек с полем допуска 8g. Класс точности изделия В.
Пример условного обозначения:
Шпилька М12-6gx100.58.026 ГОСТ 22040-76
Шпилька с диаметром резьбы 12 мм, с крупным шагом резьбы, с полем допуска 6g, длиной шпильки 100 мм, класса прочности 5.8, с покрытием 02, толщиной 6мкм.
Шпилька ГОСТ 22040-76 конструкция и исполнение

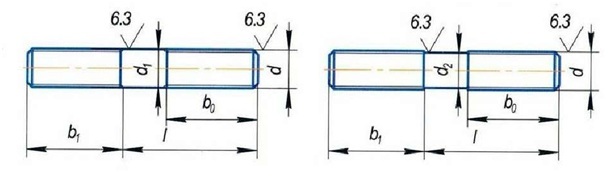

Шпильки с ГОСТом 22040-76 - основные геометрические размеры
| Номинальный диаметр резьбы d, мм | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| Шаг резьбы P, мм | крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||
| мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||||||||
| Диаметр стержня d1, мм | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
| Длина ввинчиваемого резьбового конца b1, мм | 5 | 6 | 7,5 | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 68 | 75 | 88 | 105 | 120 | |
| Длина резьбы гаечного конца b0, мм | Согласно ГОСТ 22040-76 или по требованию заказчика | ||||||||||||||||||||
| Длина шпильки L, мм | По ГОСТ 22040-76 от 10 до 300 мм включительно или по требованию заказчика | ||||||||||||||||||||
Размеры, заключенные в кобки, применять не рекомендуется.
d2 приблизительно равен среднему диаметру резьбы, в этом случае в обозначении этих шпилек после слова "Шпилька" следует указывать цифру "2".
Купить шпильки ГОСТ 22040-76 с ввинчиваемым концом завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
