Гайка ГОСТ 5915-70 изготавливается на КМЗ Сибмаш для любых классов прочности - 5, 6, 8, 10, 12 из любых марок стали, например, 35, 35Х, 40Х, 09Г2С, 20X13 и др. Изделия соответствуют всем нормам производства и изготовливается по имеющимся сертифткатам. Данные гайки - наиболее массово выпускаемые и используемые во всех областях промышленности и народного хозяйства. Подходят для выполнения большинства задач, отличаются превосходными техническими характеристиками и долгим сроком службы.
Класс точности: В
Поле допуска резьбы: 6Н
Посмотреть госстандарт gost_5915-70.pdf
Гайки ГОСТ 5915-70 - описание и применение
Гайка ГОСТ 5915-70 – это популярное крепежное изделие с центральным отверстием с метрической резьбой, которое может применяется в основном только совместно со шпилькой, болтом или винтом. Как правило, гайки изготавливаются шестигранной формы, но есть стандарты предусматривающие выпуск гаек четырехгранной формы, круглой формы, в форме крюка (рым-гайки), в форме "барашка", а так же другими внешними элементами. Минимальная высота гайки определяется числом витков резьбы, которое способно обеспечить достаточную надежность и прочность скрепления деталей. Необходимо нарезать не менее шести витков. Для одного резьбового соединения гайку по ГОСТу 5915-70 допускается изготовливать из менее прочного материала, чем болт или шпилька, так как при превышении нарузки, поломку проще найти и просто заменить поврежденную гайку с сорваной резьбой. В таком случае не произойдет повреждения, например, болта или поверхности самой детали. Гайка ГОСТ 5915-70 покрывается следующими типами покрытий: оксидирование, хромирование, фосфатирование, цинкование, кадмирование. В целях предотвращения самопроизвольного отвинчивания на гайку 5915 устанавливают устройства, препятствующие самоотвинчиванию или же просто навинчивают еще одну подобную же гайку.
Пример условного обозначения:
Гайка 2М12 х 1,25-6H. 12.40Х.016 ГОСТ 5915-70
Гайка исполнения 2 с диаметром резьбы M12, с мелким шагом резьбы 1,25 мм, с полем допуска 6Н, 12 класса прочности, изготовленная из стали марки 40Х, с покрытием тип 01, толщиной 6 мкм, выполненная в соответсвии с техническими нормами и требованиями.

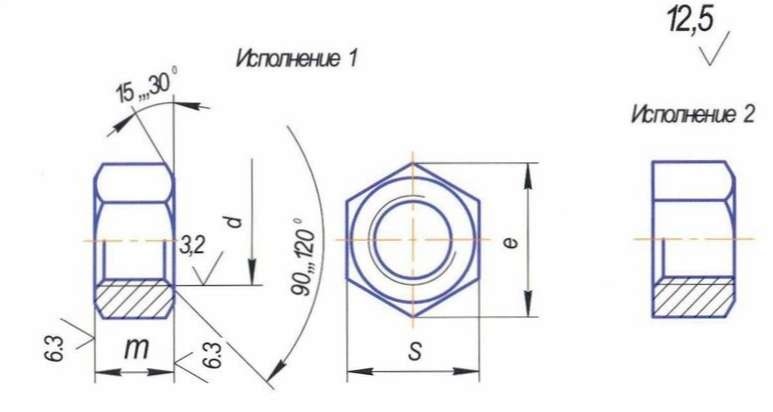

Конструкция и размеры для гайки с ГОСТом 5915-70
Основные геометрические параметры для гаек ГОСТ 5915-70
|
Номинальный диаметр резьбы d, мм |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы, мм |
крупный |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
|
|
|
|
|
|
|
|
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Размер "под ключ" S, мм |
3,2 |
4 |
5 |
5,5 |
6 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр описанной окружности e, не менее, мм |
3,3 |
4,2 |
5,3 |
5,9 |
6,4 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
hw |
Не более |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
||||||||||||||||
|
Не менее |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Высота m, мм |
1,3 |
1,6 |
2,0 |
2,4 |
2,8 |
3,2 |
4,7 |
5,2 |
6,8 |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18 |
19,8 |
21,5 |
23,6 |
25,6 |
31 |
34 |
38 |
|
|
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг |
0,07 |
0,14 |
0,27 |
0,38 |
0,5 |
0,8 |
1,41 |
2,57 |
5,55 |
10,22 |
15,67 |
25,33 |
37,61 |
53,27 |
71,44 |
103,15 |
122,87 |
175,28 |
242,54 |
416,78 |
623,88 |
956,2 |
|
Размеры гаек, заключенные в скобки, применять не рекомендуется.
