Шайба плоская ГОСТ 11371-78

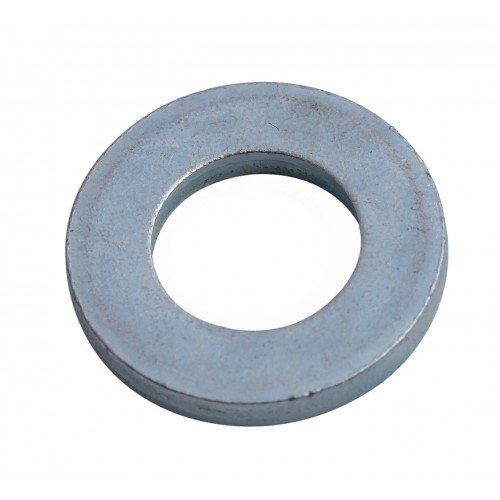

Шайба ГОСТ 11371-78. Изображение.

Шайба ГОСТ 11371-78 - описание, особенности применения

   Шайба ГОСТ 11371-78 - один из элементов резьбового крепежа. Задачей шайбы является уменьшение концентрации напряжения головки болта и гайки на деталь или поверхность с отверстием, в которое вставлен болт или шпилька. Шайба плоская ГОСТ 11371-78 подкладывается под головку болта, а также под гайку. С помощью шайб, болтов и гаек  можно стягивать даже деревянные поверхности. Шайба может использоваться и как контрящий элемент крепежа, когда крепеж находится в обычных условиях. Если изделие покрыть цинком, то ее можно использовать в неблагоприятных атмосферных условиях. Шайба плоская используется также  и в соединениях, выполненных из неметаллических материалов, когда нагрузка не очень велика и не требуется использование увеличенной шайбы.

Посмотреть госстандарт gost_11371-78.pdf

   Пример условного обозначения:

Шайба 2.12.01.08кп.016 ГОСТ 11371-78

   Шайба исполнения тип 2, для крепежного соединения с диаметром резьбы М12 с толщиной ,установленной в стандарте(01), из стали марки 08кп , с покрытием 01(цинковое хроматированное), толщиной 6 мкм.

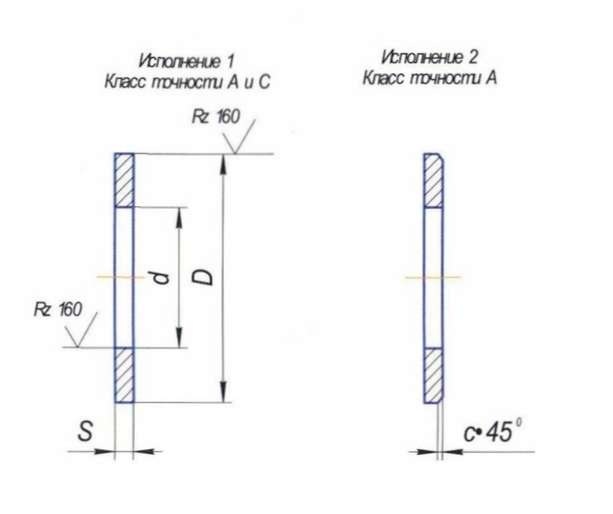

Конструкция шайбы по ГОСТу 11371-78

Шайба Гост 11371-78 чертеж

Шайба плоская - основные размеры для классов точности А и С

Диаметр крепежной детали d

4

5

6

6

10

12

14

16

18

20

22

24

27

30

33

38

39

42

48

d

Класс точности C

4,5

5,5

6,6

9

11

13,5

15,5

17,5

20

22

24

26

30

33



39



45

52

Класс точности A

4,3

5.3

6.4

8,4

10.5

13

15

17

19

21

23

25

28

31

34

37

40

43

50

D

9

10

12

16

20

24

28

30

34

37

39 1 44

50

56

60

66

72

78

92

S

0,8

1

1,6

2

2,5

3

4

5

6

7

8

Теоретическая масса 1000 шт., кг

Класс точности C

0,3

0,43

0,99

1,73

3,44

6,07

8,38

10,98

13,98

16,36

17,47

31,06

39,44

50,46



87,35



175,09

283,96

Класс точности A



0,41

0,93

1,71

3,33

6,27

8,61

11,29

14,7

17,16

18,34

32,32

42,3

53,61

75,3

92,03

132,51

182,68

294,01

   Купить шайбы плоские ГОСТ 11371-78 завода КМЗ Сибмаш оптом по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
