По сути, винт ГОСТ 17475-80 с потайной головкой - это тоже болт, только меньших размеров. Он тоже служит для резьбового крепежа, но завинчивать его обычно приходится отверткой с различными наконечниками. Винты используют для крепления небольших по размеру и весу деталей. Винты ГОСТ 17475-80 с потайной головкой являются незаменимыми при крепеже плоских панелей к конструкциям. Так же он успешно применяется в приборостроении, электронике и электротехнических устройствах. Винты не только могут крепить детали, но и использоваться в качестве проводящего ток элемента. Винт 17475 изготавливается из алюминия,меди, латуни или бронзы. Винт с потайной головкой из титана, вольфрама используется в медицине, авиации и космонавтике.
Посмотреть госстандарт gost_17475-80.pdf
Винт с потайной головкой очень популярная и востребуемая продукция. Наибольшей популярностью пользуются винт М6, винт М8, винт М10 - их можно изготавливать с классами прочности 3.6, 4.8, 5.8, 8.8 и выше из различных марок стали, например, 10кп, 35, 35Х, 40Х, 30ХГСА. Такой винт бывает класса точности А и В с допуском резьбы 6g.
Примеры условного обозначения:
Винт А. M6 - 6g х 55 - 18.36.016 ГОСТ 17475-80
Винт с потайной головкой, класса точности А, исполнения 1, диаметром резьбы 6 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной 55 мм, с нормальной длиной резьбы 18 мм, класс прочности 3.6, с цинковым покрытием 6 мкм.
Винт B. M8 х 1 - 6g х 80 - 34.48 ГОСТ 17475-80
Винт с потайной головкой, класса точности В, исполнения 1, диаметром резьбы 8 мм, с мелким шагом резьбы 1 мм, с допуском резьбы 6g, длиной 80 мм, удлиненной длиной резьбы 34 мм, класс прочности 4.8, без покрытия.

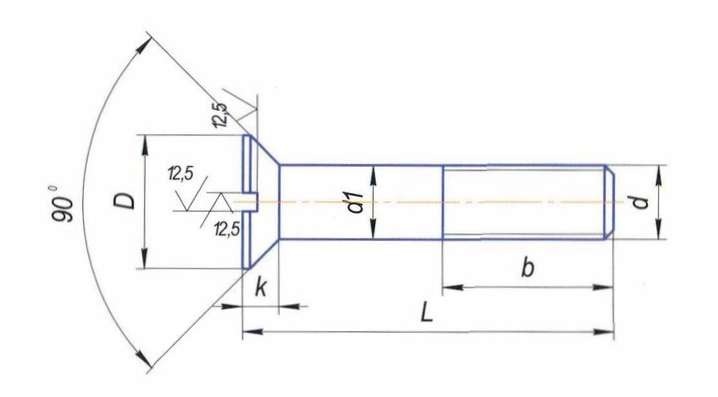

Конструкция винтов по ГОСТу 17475-80
Винты ГОСТ 17475-80 - геометрические размеры
|
Номинальный диаметр резьбы d |
М3 |
М3,5 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
|||
|
Шаг резьбы P
|
крупный |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
||||
|
мелкий |
|
|
|
|
|
1 |
1,25 |
1,5 |
|||||||
|
Диаметр головки D |
5,6 |
6,5 |
7,4 |
9,2 |
11 |
14,5 |
18 |
21,5 |
25 |
28,5 |
32,5 |
36 |
|||
|
Высота головки k |
1,65 |
1,93 |
2,2 |
2,5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
|
Длина резьбы b |
удлиненная |
19 |
20 |
22 |
25 |
28 |
34 |
40 |
46 |
52 |
58 |
64 |
70 |
||
|
нормальная |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
|||
|
Длина винта L |
3,5-30 |
5-35 |
5-40 |
6-50 |
8-60 |
10-80 |
12-100 |
16-100 |
25-100 |
30-100 |
30-100 |
40-110 | |||
