Гайка ГОСТ 11871-88 круглая шлицевая может изготавливаться на КМЗ Сибмаш с номинальным диаметром резьбы от 6 мм до 200 мм. Такое крепежное изделие повышенного класса точности может быть изготовлено из Ст Зсп, 20, 35, 35Х, 30ХГСА, 12Х18Н10Т, Л63 и др.
Посмотреть госстандарт gost_11871-88.pdf
Гайка ГОСТ 11871-88 - описание и применение
Для решения специфических задач сейчас осуществляется производство некоторого количества гаек особой конструкции.
К одной из таких особых гаек и относится гайка ГОСТ 11871-88 круглая шлицевая. Шлицевая гайка ГОСТ 11871-88 имеет круглую форму , по окружности которой, пропилено несколько прямоугольных пазов шлицов. С помощью шлицов происходит закручивание гайки специальным инструментом или шлицевым ключом.
Гайка 11871-88 имеет меньшую высоту, чем у шестигранной гайки. Их можно эффективно применять там, где требуется уменьшить размеры резьбового соединения., а также если нужно минимизировать вес изделия.
Применение шлицевой гайки ГОСТ 11871-88 полностью устраняет проблему сминания граней под ключ, часто наблюдаемую у шестигранных гаек при сильной затяжке.
Пример условного обозначения:
Гайка М14x1,5-6Н.20.019 ГОСТ 11871-88
Гайка круглая с диаметром резьбы d=14мм, с мелким шагом резьбы 1.5мм, с полем допуска 6Н, из углеродистой стали марки 20, с цинковым покрытием толщиной 9 мкм.

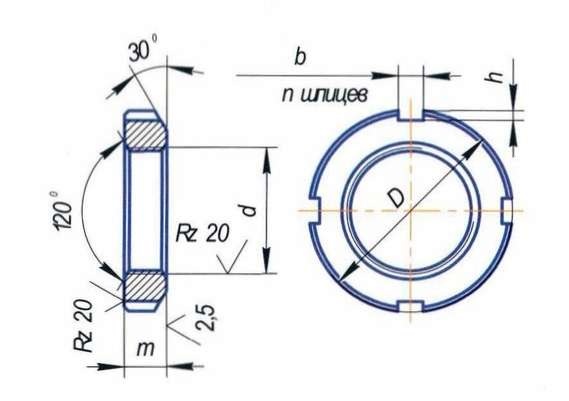

Гайка круглая шлицевая - конструкция и размеры
Гайка ГОСТ 11871-88 - основные конструкционные параметры
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
52 |
|
Шаг резьбы P |
0,5 |
1 |
1,25 |
1,5 |
|||||||||||||||
|
D |
16 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
38 |
42 |
45 |
48 |
52 |
55 |
60 |
65 |
70 |
75 |
80 |
|
m |
5 |
6 |
8 |
10 |
12 |
||||||||||||||
|
b |
4 |
6 |
8 |
10 |
|||||||||||||||
|
h |
1,5 |
2,0 |
2,5 |
3 |
3,5 |
||||||||||||||
|
Число шлицев n |
4 |
6 |
|||||||||||||||||
Гайка ГОСТ 11871-88 - основные конструкционные параметры. Продолжение
|
Номинальный диаметр резьбы d |
56 |
60 |
64 |
68 |
72 |
76 |
80 |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
140 |
150 |
|
Шаг резьбы P |
2,0 |
||||||||||||||||||
|
D |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
150 |
155 |
160 |
165 |
170 |
180 |
200 |
|
m |
12 |
15 |
18 |
22 |
26 |
||||||||||||||
|
b |
10 |
12 |
14 |
16 |
|||||||||||||||
|
h |
4,0 |
5,5 |
|||||||||||||||||
|
Число шлицев n |
6 |
8 |
|||||||||||||||||
Купить гайки круглые шлицевые ГОСТ 11871-88 завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
