Ось ГОСТ 9650-80 представляет собой цилиндрическую деталь, которая в основном служит для фиксации вращающейся детали. Оси как правило неподвижны, а вращающиеся детали насажены на них. В редком случае ось вращается и сама, например, в колесной паре вагона. Они не предназначены для передачи усилий движения или вращения. Часть оси, находящаяся на опоре или подшипнике, называется цапфа. Для изготовление осей обычно используют сталь 40 и 45 или Ст.4 и Ст.5, иногда некоторые легированные стали. Часто в осях делают отверстия для фиксации шплинтом.
Посмотреть госстандарт gost_9650-80.pdf
Пример условного обозначения:
Ось 2-20 h11x60.Ст.3сп ГОСТ 9650-80
Ось тип 2, диаметром 20 мм, с полем допуска h11, длиной 60 мм, из стали марки Ст3сп, без термообработки и покрытия.
Производятся Оси гост 9650-80 с наружным диаметром от 3 мм до 100 мм с отношением длины к диаметру не более 15.

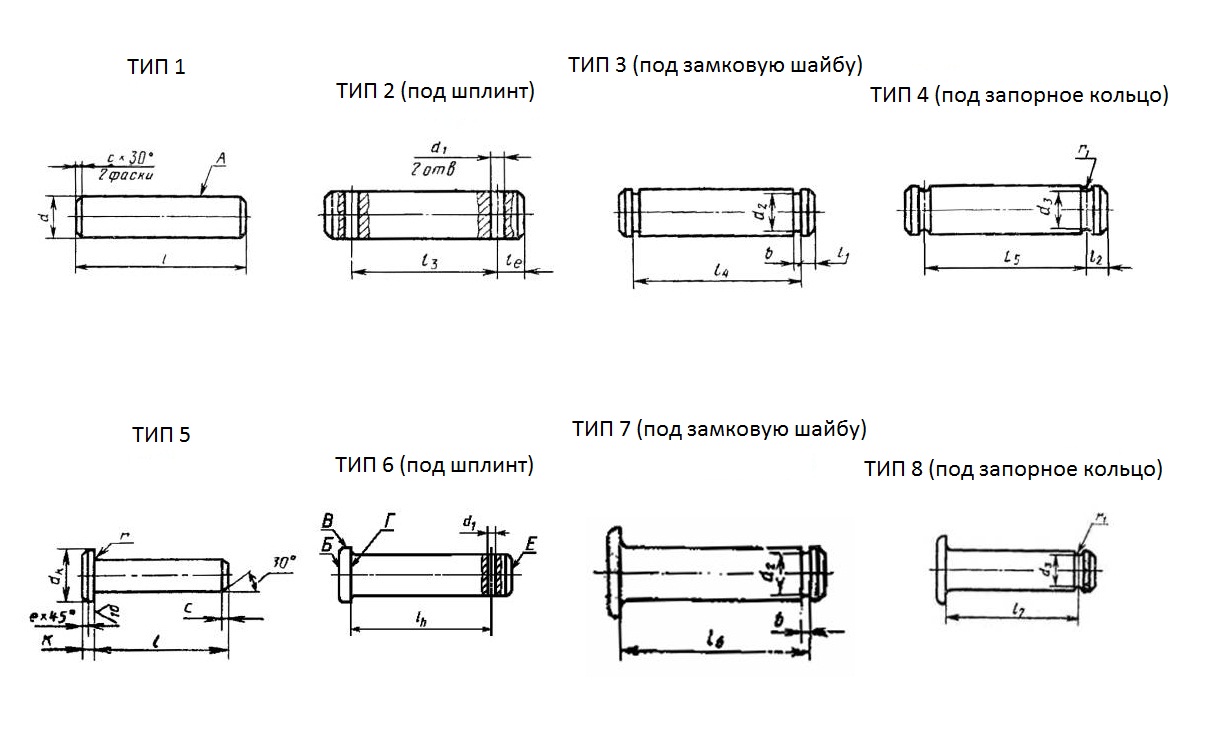

Изготавливается 8 типов осей

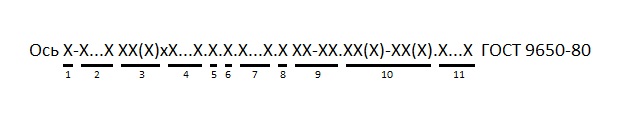

В условном обозначении обязательно указывать:
1) Тип оси
2) Значение диаметра оси
3) Поле допуска оси
4) Длина оси
5) Обозначение для допускаемых изменений конструкции
6) Обозначение для допускаемых размеров и шероховатости
7) Марка материала стали
8) Обозначения вида термообработки (1 - улучшение, 2 - закалка объемная, 3 - закалка ТВЧ, 4- цементация, 5 - азотирование)
9) Минимальное и максимальное допускаемые значения глубины термообработки
10) Наибольшее и наименьшее значения твердости
11) Обозначение типа покрытия
Купить оси ГОСТ 9065-75 завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
