Болт ГОСТ 7795-70 с направляющим подголовком класса точности В.
С полем допуска резьбы 6g.
Классы прочности: 3.6, 4.8, 5.8, 8.8 ,10.9 и другие.
Марки стали: 10кп, 20, 35,35Х, 40Х, 30ХР, 20X13 и другие.
Посмотреть госстандарт gost_7795-70.pdf
Пример условного обозначения:
Болт М12-6gх60.58.016 ГОСТ 7795-70
Болт исполнения 1, диаметром резьбы d=12мм, с крупным шагом резьбы, с полем допуска 6g, длиной 60 мм, класса прочности 5.8, с покрытием 01, толщиной 6 мм.

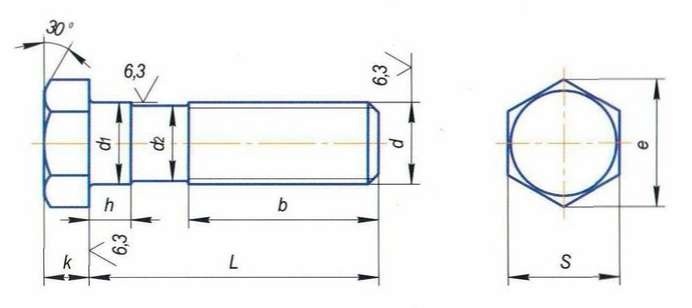

Конструкция и основные размеры болтов с подголовком
|
Номинальный диаметр резьбы d, мм |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы, мм |
крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
- |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Диаметр подголовка d1, мм |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Высота подголовка h, мм |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
14 |
15 |
18 |
21 |
24 |
|
|
Размер "под ключ" S, мм |
10 |
12 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
50 |
60 |
70 |
|
|
Высота головки k, мм |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
15 |
17 |
20 |
23 |
26 |
|
|
Диаметр описанной окружности e, мм |
10,9 |
13,1 |
15,3 |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33,0 |
35,0 |
39,6 |
45,2 |
55,4 |
66,4 |
76,9 |
|
Размеры болтов, заключенные в скобки, применять не рекомендуется.
