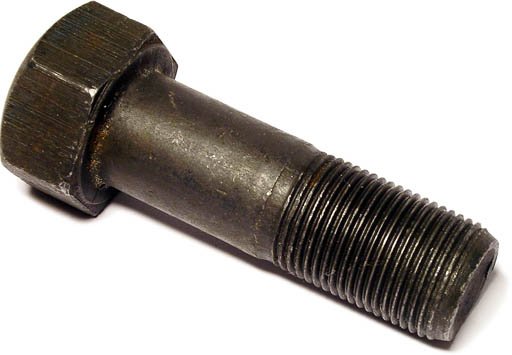

Болт ГОСТ 7796-70 шестигранный - крепежное изделие, представляющее собой стержень, с нарезанной на одном конце резьбой, и уменьшенной головкой на другом конце. Нарезание резьбы возможно как по всей длине, так и частично. Резьба на болте может быть левая и правая, а так же метрическая или дюймовая. Обычно болты изготавливают из стали, но в некоторых случаях можно использовать другой металл и даже пластмассы. Головка служит для того чтобы закручивать болт ключом, а так же для опоры на крепежную деталь. Уменьшенная головка болта по ГОСТу 7796-70 используется там, где стараются минимизировать размер болтового соединения и немного уменьшить вес изделия. В других случаях использовать болты ГОСТ 7796-70 нецелесообразно. Чаще всего головки болтов изготавливают шестигранными, в редких случаях головка может быть четырехгранной. Если вместо головки на болте выполнено кольцо с осью, перпендикулярной оси болта, то это – рым болт, а если вместо головки крюк, то это крюк- болт. Болт с уменьшенной головкой наиболее часто встречается при монтаже металлоконструкций, сантехнических узлов, дорожных ограждений.
Посмотреть госстандарт gost_7796-70.pdf
Класс прочности: 4.8, 5.8, 8.8, 10.9 и др.
Марка стали: 10кп, 20, 35, 35Х, 40Х, 30ХР и др.
Пример условного обозначения:
Болт М16-8gх60.109.30ХР.016 ГОСТ 7796-70
Болт исполнения 1, диаметром резьбы d=16мм, с крупным шагом резьбы, с полем допуска 8g, длиной 60 мм, класса прочности 10.9, из стали 30ХР, с покрытием 01 толщиной 6 мкм.

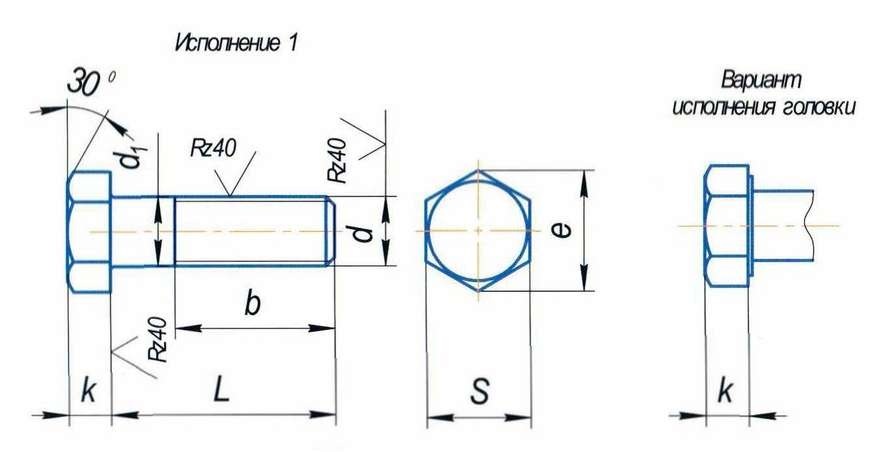

Конструкция и размеры болтов ГОСТ 7796-70
Болт ГОСТ 7796-70 - основные геометрические параметры
|
Номинальный диаметр резьбы d, мм |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
|
Шаг резьбы, мм |
1 |
1,25 |
1,5 |
1,75 |
2,0 |
2,5 |
3 |
3,5 |
||
|
Высота головки k, мм |
- |
5 |
6 |
7 |
9 |
11 |
13 |
17 |
20 |
23 |
|
Длина резьбы b*, мм |
- |
22 |
26 |
30 |
38 |
46/52 |
50/56 |
54/60 |
60/66 |
66/72 |
|
Размер "под ключ" S, мм |
- |
12 |
14 |
17 |
22 |
27 |
32 |
41 |
50 |
60 |
|
Диаметр описанной окружности e, не менее, мм |
- |
13,1 |
15,3 |
18,7 |
24,3 |
29,9 |
35,0 |
45,2 |
55,4 |
66,4 |
|
Длина болта L, мм |
16-60 |
20-70 |
25-90 |
25-90 |
30-120 |
50-150 |
60-150 |
60-150 |
80-200 |
80-200 |
* Длина резьбы, указанная в знаменателе, для болтов с L>120.
