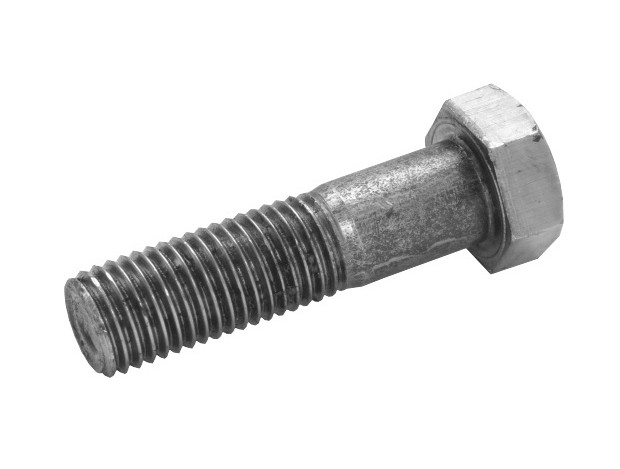

Болт ГОСТ 7798-70 самый распространенный шестигранный болт, используемый повсеместно в производстве, машиностроении, строительстве и других отраслях промышленности. Болты ГОСТ 7798-70 с шестигранной головкой точатся из стального прутка , на один конец нарезается резьба определенного диаметра, а на другой – шестигранная головка. Болт с шестигранной головкой изготавливается по классу точности В из углеродистых марок стали. Болты с гайкой и шайбой обеспечивают прочное соединение деталей. Чтобы обеспечить максимальную крепость конструкции болты с шестигранной головкой следует подбирать исходя из материала поверхности соединяемых деталей , требуемой точности соединения, статических и динамических сил действующих на резьбовое соединение.
Посмотреть госстандарт gost_7798-70.pdf
Разрушение изделия может произойти при чрезмерном усилии затягивания, поэтому длину рычага ключа, затягивающего шестигранный болт ГОСТ 7798-70, делают больше диаметра болта не более,чем в 15-20 раз. Или используют устройства, приспособления и инструменты, которые умеют контролировать эту силу и не превышать допустимую нагрузку. При неравномерном сечении болта, его прочность считается по его наименьшему диаметру сечения.
От смещения деталей, стянутых с помощью болта ГОСТ 7798 и гайки, сдерживает сила трения между головкой болта и поверхностью гайки . И пока сдвигающая сила не превысит сил трения резьбовое соединение не деформируется. После этого нагрузку сдвига будет нести только сам болт. Поэтому, там где возможны нагрузки сдвига следует использовать более прочные болтовые соединения, высоких классов прочности. Для увеличения силы трения и для предотвращения повреждения деталей или самоотвинчивания гайки, под нее и головку болта ставят шайбы.
Класс точности для данного изделия может быть только В, а поле допуска резьбы 6g или 8g. Болты можно изготавливать с любыми классами прочности от 3.6 до 12.9. Рекомендуется применять стали марок 10кп, 20, 35, 35Х, 40Х, 30ХР, 20X13, но по желанию заказчика материал изделия может быть любым.
Групповая затяжка болтов
При затяжке группы болтов используются разные последовательности, которые исключают дальнейший изгиб или перекос всего изделия. Если болты расположены по длине детали, то сначала нужно закрутить их до касания головки болта с деталью, а затем, начиная с центра, постепенно передвигаясь к краям, в несколько приемов закручивать до нужного усилия затяжки.
При круговом расположении болтов ГОСТ 7798-70, все болты тоже сначала довинчивают до касания с деталью, а затем крест на крест начинают дотягивать с усилием.
Пример условного обозначения:
Болт М16 - 6gх80.56 ГОСТ 7798-70.
Болт исполнения 1 с диаметром резьбы d=16 мм, длиной l=80 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, класса прочности 5.6, без покрытия.
Болт 2 М10 - 6gх60.109.35Х.016 ГОСТ 7798-70.
Болт исполнения 2, с диаметром резьбы d=10 мм, с размером головки"под ключ" S=17 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 10.9, из стали марки 35Х, с типом покрытия 01 толщиной 6 мкм, выполненный по всем техническим нормативам.
Компания "Сибмаш" предлагает болт ГОСТ 7798-70 - низкая цена, высокое качество и современное оборудование. Более точную информацию вы можете узнать у наших менеджеров.

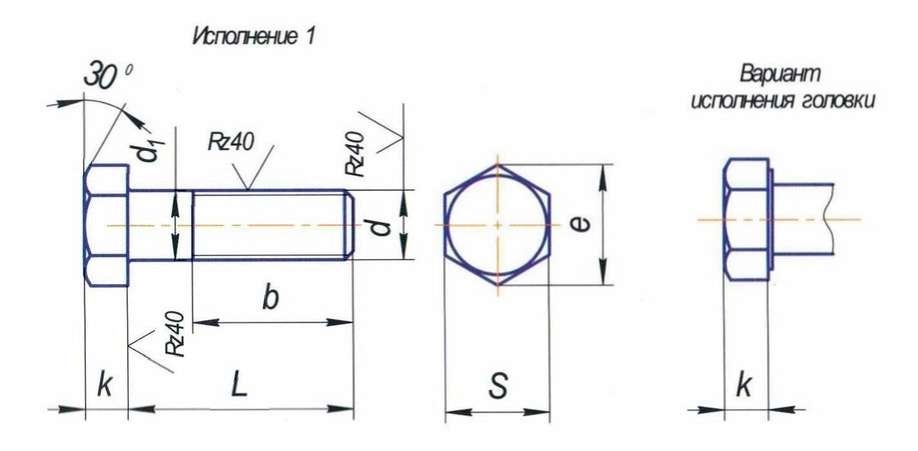

Конструкция, размеры и исполнения болтов по ГОСТу 7798-70
Болт ГОСТ 7798-70 - основные конструкционные параметры
|
Номинальный диаметр резьбы d, мм |
6 |
8 |
10 |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
|
Шаг резьбы, мм |
1 |
1,25 |
1,5 |
1,75 |
2,0 |
2,5 |
3 |
3,5 |
||
|
Высота головки k, мм |
4 |
5,3 |
6,4 |
7,5 |
10 |
12,5 |
14 |
15 |
17 |
18,7 |
|
Длина резьбы b*. мм |
18 |
22 |
26 |
30 |
38 |
46/52 |
50/56 |
54/60 |
60/66 |
66/72 |
|
Размер "под ключ" S, мм |
10 |
13 |
17 |
19 |
24 |
30 |
32 |
36 |
41 |
46 |
|
Диаметр описанной окружности e, не менее, мм |
11,1 |
14,4 |
18.9 |
21,1 |
26,8 |
33,5 |
35,7 |
40,0 |
45,6 |
51,3 |
|
Длина болта L, мм |
16-60 |
20-70 |
25-90 |
25-90 |
30-120 |
50-150 |
60-150 |
60-150 |
80-200 |
80-200 |
* Длина резьбы, указанная в знаменателе, для болтов с L>120.
