Винт ГОСТ 11738-84 производится на Курганском метизном заводе Сибмаш классов прочности 5.6, 6.8, 8.8, 10.9, 12.9 из стали 20X13, 35, 35Х, 40Х, 30ХГСА или других марок по выбору заказчика. Винты изготавливаются класса точности А, с полем допуска 6g.
Посмотреть госстандарт gost_11738-84.pdf
Винт ГОСТ 11738-84 - описание, изготовнение
При закручивании винта в труднодоступных местах, когда винт ГОСТ 11738-84 с циллиндрической головкой постоянно выпадает из места крепления, удержать его в нужном положении помогут специальные приспособления. Обычно это шуруповерт с захватывающей насадкой головки или иное механическое или магнитное приспособление.
Винты ГОСТ 11738-84 с внутренним шестигранником завинчиваются специальным ключом, имеющим профиль шестигранника. Винты с шестигранной головкой завинчиваются вильчатым, накидным или торцевым ключом. Так же можно использовать универсальный разводной гаечный ключ. Другими инструментами пользоваться не рекомендуется из за возможности повредить головку винта.
Винты обычно изготавливаются из незакаленной стали, поэтому они довольно сильно подвержены окислению и коррозии под воздействием внешних явлений. Оцинкованные винты очень хорошо справляются с ржавлением. Латунные винты тоже не окисляются, но латунь довольно мягкий металл. Применять винты из нержавеющей стали дорого и невыгодно.
Пример условного обозначения:
Винт M12-6gx40.109.20X13.05 ГОСТ 11738-84
Винт с диаметром резьбы 12 мм, с полем допуска резьбы 6g, длиной 40 мм, класса прочности 10.9, из стали марки 20X13 с покрытием окисным пропитанным маслом.

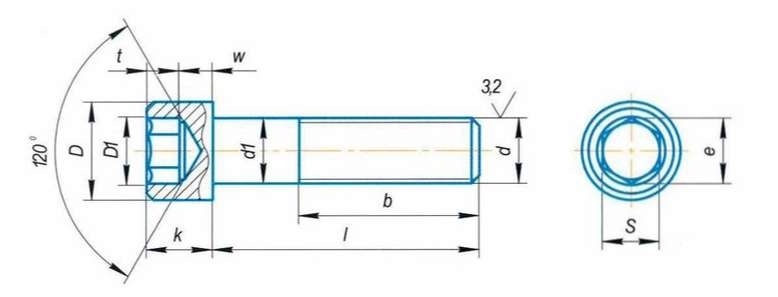

Винт ГОСТ 11738 с углублением под ключ - конструкция, геометрические параметры
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
(33) |
36 |
|
Диаметр стержня d1 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
|
Диаметр головки D |
5,5 |
7,0 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
33 |
36 |
40 |
45 |
50 |
54 |
|
Диаметр фаски D1 |
3,2 |
3,8 |
4,9 |
6,1 |
7,2 |
9,7 |
12 |
14,3 |
16,7 |
16,7 |
20,4 |
20,4 |
22,7 |
22,7 |
26,2 |
28,5 |
32 |
|
Высота головкkи |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
|
Размер под ключ S |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
14 |
17 |
17 |
19 |
19 |
22 |
24 |
27 |
|
Диаметр описанной окружности e |
2,87 |
3,44 |
4,59 |
5,73 |
6,87 |
9,17 |
11,45 |
13,74 |
16,02 |
19,44 |
21,73 |
25,15 |
27,43 |
30,85 |
|||
|
Толщина основания головки w |
1,15 |
1,4 |
1,9 |
2,3 |
3 |
4 |
4,8 |
5,8 |
6,8 |
7,8 |
8,6 |
9,4 |
10,4 |
11,9 |
12,9 |
13,8 |
15,3 |
|
Глубина шестигранного углубления t |
1,3 |
2 |
2,5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13,5 |
15,5 |
17,5 |
19 |
|
Длина резьбы b |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
78 |
84 |
* Винты с диаметрами резьбы, приведенными в скобках, применять не рекомендуется.
