Винт ГОСТ 17473-80 с полукруглой головкой возможно изготавливать классов точности А и В при поле допуска 6g. Рекомендуемые классы прочности изделий 3.6,4.8, 5.8, 8.8 и другие, материал для изделий 10кп, 35, 35Х, 40Х, 30ХГСА или по предложению заказчика. Мы производим все популяные размеры по ГОСТу 17473-80: винт М3, винт М4, винт М5 и остальные размеры винтов.
Посмотреть госстандарт gost_17473-80.pdf
Винт ГОСТ 17473-80 - описание и эксплуатация

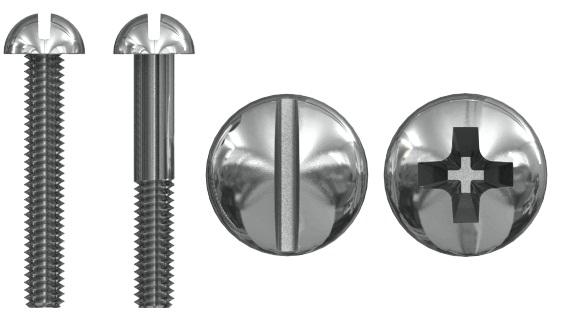

Винты ГОСТ 17473-80 с полукруглой головкой - часто используемое в домашних условиях крепежное средство. Винт присутствует практически во всей домашней технике. Винт удобен тем, что легко собирается и разбирается при помощи обычной отвертки. Винт в домашних условиях часто используется для скрепления неметаллических поверхностей, в частности пластмассовых и деревянных. Следует быть осторожным в прикладывании усилия к винту – он может повредить поверхность при чрезмерном затягивании. Винт с заостренным концом на резьбе называется – шуруп. Винт 17473 обычно используется, так же как и болт – он вставляется в отверстия, просверленные в соединяемых деталях, затем на него надевается шайба и накручивается гайка. Иногда на конце винта сверлят отверстие и в него вставляется шплинт для предотвращения самопроизвольного развинчивания. Винты без головки или со спиленной головкой и полной резьбой есть по суть штифт.
Пример условного обозначения:
Винт A. M3 - 6g x 25.36 ГОСТ 17473-80
Винт с полукруглой головкой, класса точности А, исполнения 1, диаметром резьбы 3 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной 25 мм, нормальной длиной резьбы, класс прочности 3.6, без покрытия.
Винт B. M4 x 6gx40 - 22.48.016 ГОСТ 17473-80
Винт с полукруглой головкой, класса точности В, исполнения 1, диаметром резьбы 4 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной 40 мм, удлиненной длиной резьбы 22 мм, класс прочности 4.8, с цинковым покрытием 01 толщиной 6 мкм.
Винты ГОСТ 17473-80 - геометрические размеры
|
Номинальный диаметр резьбы d |
М3 |
М3.5 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
|
|
Шаг резьбы P |
крупный |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
|
|
мелкий |
1 | 1,25 | 1,5 | ||||||||
|
Диаметр головки D |
5,5 |
6 |
7 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
|
|
Высота головки k |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7 |
8 |
9,5 |
11 |
|
|
Длина резьбы b |
удлиненная |
19 |
20 |
22 |
25 |
28 |
34 |
40 |
46 |
52 |
58 |
|
нормальная |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
|
|
Длина винта L |
3-30 |
4-35 |
4-40 |
6-50 |
7-60 |
12-70 |
18-70 |
22-85 |
25-90 |
30-95 |
|
