Шпилька ГОСТ 22032-76 с ввинчиваемым концом длиной b1=1d

Шпилька ГОСТ 22032-76. Изображение.

   Шпилька ГОСТ 22032-76 часто используются там, где требуется скрепление деталей на расстоянии. Шпилька пропускается через отверстие в корпусе детали и на ее концах можно закреплять другие детали с помощью гайки.  Если нарезать на концы шпильки 22032 разный профиль резьбы, то это позволит закрепить  две разные детали. Шпильки можно использовать для скрепления деревянных конструкций – полов, крыш, для обшивок стен, крепления деревянных каркасов. При работе с деревом необходимо применять специальные шайбы. Очень часто применяют  шпильки при построении вентиляции, крепления коробов, и других подвесных конструкциях. В строительстве широкое применение находят фундаментные шпильки.

Посмотреть госстандарт gost_22032-76.pdf

   Шпильки по ГОСТу 22032-76 изготавливаются из углеродистых и легированных сталей, а также из цветных металлов. Поле допуска резьбы - 6g или 8g (по требованию заказчика).

   Шпильки с ввинчиваемым концом такого типа применяются, когда невыгодно сверлить сквозное отверстие в детали для скрепления болтом большой длины или когда в одной из деталей нет места для головки болта. Шпилечное соединение уменьшает габариты конструкции и уменьшает ее вес.

   Шпильки ГОСТ 22032-76 и 22033-76 с ввинчиваемым концом длиной 1.0 d, диаметром резьбы от 6 мм до 48 мм, класса точности B и А, ввинчиваются резьбовым концом в детали из стали, бронзы, латуни, а также в детали из титановых сплавов.
КМЗ Сибмаш изготовит высокопрочные шпильки по ГОСТ 22032-76 и ГОСТ 22033-76 классов прочности 8.8, 10.9.

   Пример условного обозначения:

Шпилька 2M16х1,5-8gх120.109.40Х.026 ГОСТ 22032-76

   Шпилька с ввинчиваемым концом исполнения 2, с диаметром резьбы 16 мм, с мелким шагом резьбы, с полем допуска 8g, длиной шпильки 120 мм, класса прочности 10.9, из стали марки 40Х, с покрытием 02, толщиной 6 мкм, резьба выполнена методом накатки.

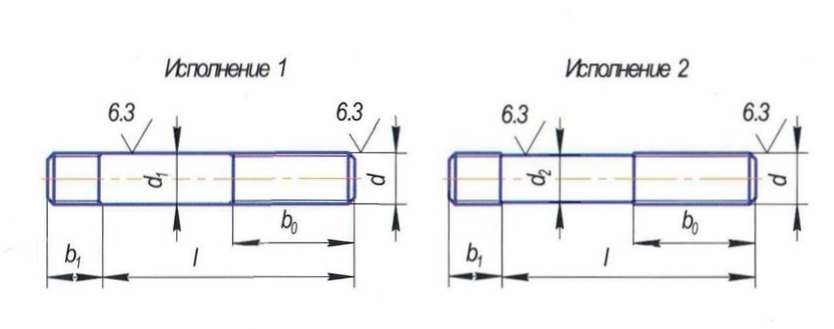

Шпилька ГОСТ 22032-76 - конструкция и геометрические параметры

Шпилька Гост 22032-76

Номинальный диаметр резьбы d, мм

2

2,6

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы Р, мм

крупный

0,4

0,45

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

3

3,5

4

4,5

5

мелкий













1

1,25

1,5

2

3

Диаметр стержня d1 мм

2

2,5

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Длина ввинчиваемого резьбового конца М, мм

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Длина резьбы гаечного конца b0, мм

Согласно ГОСТ 22032-76 или по требованию заказчика

Длина шпильки L, мм

По ГОСТ 22032-76 от 10 до 300 мм включительно или по требованию заказчика



Размеры, заключенные в скобки, применять не рекомендуется.

d2 приблизительно равен среднему диаметру резьбы, в этом случае в обозначении этих шпилек после слова "Шпилька" следует указывать цифру "2".

   Купить шпильки ГОСТ 22032-76 с ввинчиваемым концом завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
