Шпилька ГОСТ 22034-76 - класса точности В и шпилька ГОСТ 22035-76 - класса точности А предназначена для скрепления деталей с резьбовыми отверстиями из ковкого и серого чугуна ввинчиваемым концом длиной 1.25d и диаметром резьбы от 6 мм до 48 мм. Так же ГОСТом допускается применение шпилек к деталям из стали и бронзы. Поле допуска резьбы: 6g, 8g- по требованию заказчика.
Посмотреть госстандарт gost_22034-76.pdf
Для изготовления таких шпилек используются углеродистые легированные и нелегированные марки стали.
Предприятие Сибмаш изготовит на заказ высокопрочные шпильки по ГОСТ 22034-76 и ГОСТ 22035-76.
Шпильки ГОСТ 22034-76 - элементы крепежного устройства, представляющие из себя стержень с резьбой. Резьба может быть выполнена по всей длине или только по краям. Если резьбы выполняется только по краям, то она может быть разного размера и разной длины. Такая шпилька обычно предназначена для скрепления деталей из разных материалов с разными механическими свойствами. Наиболее распространены шпильки из стали. Но в электротехнических изделиях применяются и шпильки из меди, алюминия, бронзы или латуни. Стальные шпильки по ГОСТу 22034-76 с покрытием, например цинковым, служат намного дольше обычных и не так восприимчивы к атмосферным условиям.
Пример условного обозначения:
Шпилька M16-6gх120.58 ГОСТ 22034-76
Шпилька с диаметром резьбы 16 мм, с крупным шагом резьбы, с полем допуска 6g, длиной шпильки l=120 мм, класса прочности 5.8.

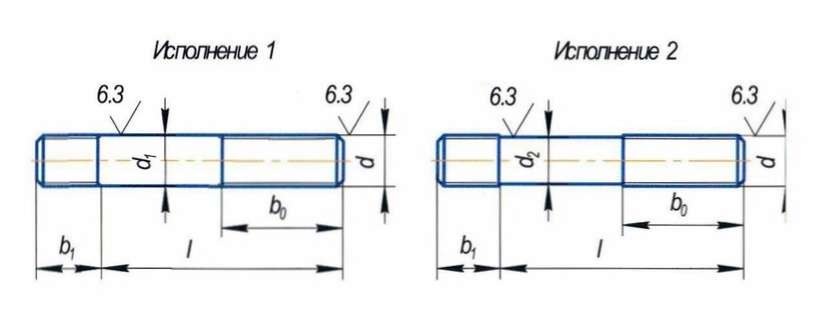

Шпилька ГОСТ 22034-76 - конструкция, исполнения и размеры
|
Номинальный диаметр резьбы d, мм |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
38 |
42 |
48 |
|
|
Шаг резьбы Р, мм |
крупный |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
3 |
3,5 |
4 |
4,8 |
8 |
|||
|
мелкий |
|
|
|
|
|
|
1 |
1,25 |
1,6 |
2 |
3 |
||||||||||
|
Диаметр стержня d1, мм |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Длина ввинчиваемого резьбового конца М, мм |
3 |
4 |
5 |
6,5 |
7,5 |
10 |
12 |
15 |
18 |
20 |
22 |
25 |
28 |
30 |
35 |
38 |
45 |
52 |
60 |
||
|
Длина резьбы гаечного конца b0, мм |
По ГОСТ 22034-76 |
||||||||||||||||||||
|
Длина шпильки L, мм |
По ГОСТ 22034-76 от 10 до 300 мм |
||||||||||||||||||||
Размеры, заключенные в скобки, применять не рекомендуется.
d2 приблизительно равен среднему диаметру резьбы, в этом случае в обозначении этих шпилек после слова "Шпилька" следует указывать цифру "2".
Купить шпильки ГОСТ 22034-76 с ввинчиваемым концом завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
