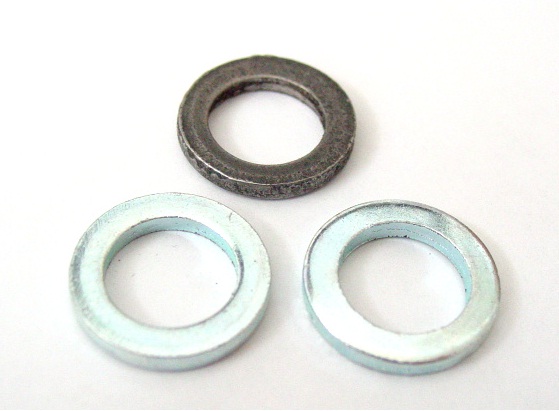

Шайба ГОСТ 10450-78 очень распространенный элемент резьбового соединения, когда требуется распределить давление гайки или болта на большую поверхность. Она предохраняет поверхность изделия от возможной деформации. Шайба уменьшенная ГОСТ 10450-78 часто используется в паре с винтом с цилиндрической головкой, уменьшенной головкой болта или уменьшенной гайкой для того что бы максимально скрыть соединение. Такая шайба необходима при креплении, находящемся в теле детали, когда другую гайку просто не поставить из за экономии места и возможности уменьшения массы всего изделия или конструкции. Шайба также является еще и контрящим элементом этой же конструкции, препятствующим саморазвинчиванию. Шайба помогает устранить возможный перекос при завинчивании. Наибольшее применение шайба уменьшенная находит в приборостроении, технике.
Посмотреть госстандарт gost_10450-78.pdf
Пример условного обозначения:
Шайба 16.01.10кп. 016 ГОСТ 10450-78
Уменьшенная шайба для крепежного резъема с диаметром резьбы M16 , из стали марки 10кп, с цинковым покрытием толщиной 6 мкм хроматированным.
Конструкция шайб по ГОСТу 10450-78
Размеры уменьшенных шайб класса точности А и С
| Диаметр резьбы крепежной детали | d1 | d2 | s | |
| Класс точности | ||||
| А | С | |||
| 1 | 1,1 | 1,2 | 2,5 | 0,3 |
| 1,2 | 1,3 | 1,4 | 3 | 0,3 |
| 1,4 | 1,5 | 1,6 | 3 | 0,3 |
| 1,6 | 1,7 | 1,8 | 3,5 | 0,3 |
| 2 | 2,2 | 2,4 | 4,5 | 0,3 |
| 2,5 | 2,7 | 2,9 | 5 | 0,5 |
| 3 | 3,2 | 3,4 | 6 | 0,5 |
| 3,5 | 3,7 | 3,9 | 7 | 0,5 |
| 4 | 4,3 | 4,5 | 8 | 0,5 |
| 5 | 5,3 | 5,5 | 9 | 1 |
| 6 | 6,4 | 6,6 | 11 | 1,6 |
| 8 | 8,4 | 9 | 15 | 1,6 |
| 10 | 10,5 | 11 | 18 | 1,6 |
| 12 | 13 | 13,5 | 20 | 2 |
| 14 | 15 | 15,5 | 24 | 2,5 |
| 16 | 17 | 17,5 | 28 | 2,5 |
| 18 | 19 | 20 | 30 | 3 |
| 20 | 21 | 22 | 34 | 3 |
| 22 | 23 | 24 | 37 | 3 |
| 24 | 25 | 26 | 39 | 4 |
| 27 | 28 | 30 | 44 | 4 |
| 30 | 31 | 33 | 50 | 4 |
| 36 | 37 | 39 | 60 | 5 |
| 42 | - | 45 | 72 | 4 |
| 48 | - | 52 | 84 | 6 |
Масса стальных уменьшенных шайб
| масса 1000 шт. шайб, кг, класса точности | ||
| А | С | |
| 1 | 0,01 | 0,009 |
| 1,2 | 0,017 | 0,013 |
| 1,4 | 0,016 | 0,012 |
| 1,6 | 0,018 | 0,017 |
| 2 | 0,029 | 0,027 |
| 2,5 | 0,058 | 0,051 |
| 3 | 0,078 | 0,075 |
| 3,5 | 0,108 | 0,104 |
| 4 | 0,143 | 0,135 |
| 5 | 0,33 | 0,31 |
| 6 | 0,786 | 0,76 |
| 8 | 1,524 | 1,42 |
| 10 | 2,112 | 2,01 |
| 12 | 2,916 | 2,683 |
| 14 | 5,412 | 5,177 |
| 16 | 7,636 | 7,37 |
| 18 | 10,32 | 9,25 |
| 20 | 12,84 | 12,43 |
| 22 | 15,22 | 14,67 |
| 24 | 22,59 | 20,84 |
| 27 | 28,67 | 25,54 |
| 30 | 38,3 | 34,79 |
| 36 | 68,8 | 64,09 |
| 42 | - | 82,24 |
| 48 | - | 168,54 |
Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты:
0,356 - для алюминиевого сплава;
0,970 - для бронзы;
1,080 - для латуни.
