Штифт ГОСТ 3128-70 цилиндрический незакаленный

Штифт ГОСТ 3128-70. Изображение.

   Штифт ГОСТ 3128-70 представляет собой цилиндрический или конический стержень (ГОСТ 3129-70), который для соединения необходимо вставить в отверстия соединяемых деталей. Штифты позволяют точно зафиксировать взаимное положение деталей. Возможно использовать штифт незакаленный на деталях, испытывающих небольшие нагрузки.

Посмотреть госстандарт gost_3128-70.pdf

   Штифты бывают установочные и крепежные, а так же цилиндрические и конические по форме. Рабочая часть штифтов может быть гладкой или просечной (насекают или выдавливают канавки). Это позволяет не развертывать отверстие и создает более надежное соединение, предохраняющее выпадение штифта в процессе работы.

   Штифт цилиндрический  держит детали за счет силы трения или натяга. Все штифты подразумевают изготовление с большой точностью и высокой чистотой поверхности. Отверстия в соединяемых деталях для таких штифтов сверлят и развертывают одновременно, для чего приходится временно скреплять детали.

   Цилиндрический штифт незакаленный ГОСТ 3128-70 можно применять и как установочный. Для более точного взаиморасположения соединяемых деталей необходимо как можно больше увеличить расстояние между штифтами.

   Обычно штифты изготавливаются из углеродистой или нержавеющей стали.

Пример условного обозначения:

Штифт 10 х 60 ГОСТ 3128-70

Штифт цилиндрический незакаленный исполнения 1, d = 10 мм, L = 60 мм.

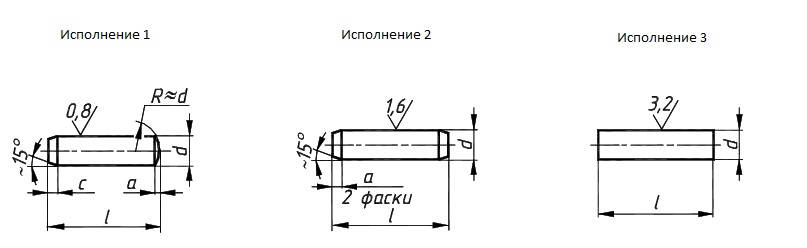

Типы исполнения штифтов по ГОСТу 3128-70

Штифт Гост 3128-70



Размеры для незакаленных штифтов

d

2

2,5

3

4

5

6

8

10

12

16

20

с≈

0,35

0,4

0,5

0,63

0,8

1,2

1,6

2

2,5

3

3,5

а≈

0,25

0,3

0,4

0,5

0,63

0,8

1

1,2

1,6

2

2,5

L

4*

5*

6*

8*

10*

12*

16*

20*

25*

30*

40*

5*

6*

8*

10*

12*

14*

20*

25*

30*

36*

45*

6*

8*

10*

12*

14*

16*

25

30

36

40

50

8

10

12

14*

16

20

30

36

40

45

55

10

12

14

16

20

25

36

40

45

50

60

12

14

16

20

25

30

40

45

50

55

65

14

16

20

25

30

36

45

50

55

60

70

16

20

25

30

36

40

50

55

60

65

80

20

25

30

36

40

45

55

60

65

70

90

25

30

36

40

45

50

60

65

70

80

100

30

36

40

45

50

55

65

70

80

90

110

36

40

45

50

55

60

70

80

90

100

120

40*

45

50

55

60

65

80

90

100

110

140



50*

55

60

65

70

90

100

110

120

160



60*

65

70

80

100

110

120

140

180



70

80

90

110

120

140

160

200



80*

90

100

120

140

160

180

220



100*

110

140

160

180**

200

250



120*

160*

180**

200**

220

280



220 **

250



* Только для цилиндрических штифтов.
** Только для конических штифтов (ГОСТ 3129-70).

Данный норматив предусматривает d = 0,6 ... 50 мм и нерекомендуемые размеры.

   Купить штифты незакаленные ГОСТ 3128-70 завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
