Гайка ГОСТ 15521-70 от КМЗ Сибмаш изготавливается обычно из марок стали 10кп, 20, 35, 35Х, 40Х. По желанию покупателя может быть использованы и другие марки стали. Мы может изготовить гайки с прочностью 5, 6, 8, 10, 12 класса нормальной точности с полем допуска для резьбы 6h.
Посмотреть госстандарт gost_15521-70.pdf
Гайка ГОСТ 15521-70 - описание и эксплуатация
Гайка ГОСТ 15521-70 это элемент резьбового соединения, используется в болтовом соединении, винтовом соединении и штифтовом соединении. В некоторых случаях, допускается использовать гайки с уменьшенным размером профиля. Там, где предусматривается частое накручивание и скручивание при небольшой нагрузке, выгодно использовать гайку с креплением типа «барашек», так как оно не требует наличия гаечного ключа. «Барашки» бывают внешние и внутренние. Для крепления на валу различных деталей, не испытывающих радиальных нагрузок, применяют круглые гайки со шлицем или отверстиями на торце. Для круглых гаек есть своеобразные гаечные ключи.
Гайки ГОСТ 15521-70 с уменьшенным размером "под ключ" используются, когда другую гайку ставить нецелесообразно или просто конструктивно невозможно.
Пример условного обозначения:
Гайка M16-6Н.12.20X13.016 ГОСТ 15521-70
Гайка с диаметром резьбы d=16мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 12, из стали марки 20X13, с типом покрытия 01, толщиной 6мкм.
Гайка ГОСТ 15521-70 - конструкция и размеры

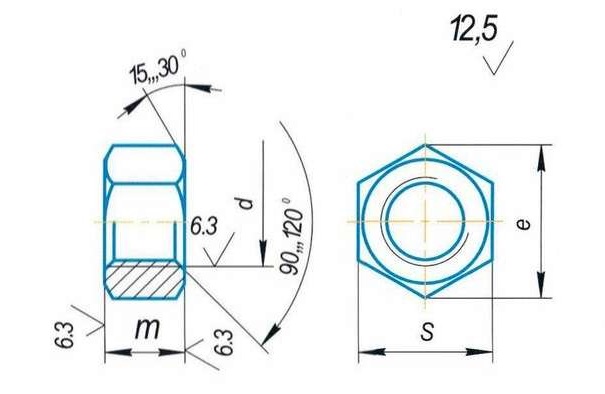

Основные конструкционные параметры гайки ГОСТ 15521-70
|
Номинальный диаметр резьбы d, мм |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы, мм |
крупный |
1,25 |
1.5 |
1.75 |
|
|
2.5 |
3 |
3,5 |
4 |
4.5 |
5 |
|||
|
мелкий |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Размер "под ключ" S, мм |
12 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
38 |
41 |
50 |
80 |
70 |
|
|
Диаметр описанной окружности e, не менее, мм |
13,1 |
15,3 |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33,0 |
35,0 |
39,6 |
45,2 |
55,4 |
66,4 |
76,9 |
|
|
Высота m, мм |
6,5 |
8 |
10 |
11 |
13 |
15 |
16 |
18 |
19 |
22 |
24 |
29 |
34 |
38 |
|
|
Теоретическая масса 1000 urr. гаек с крупным шагом резьбы, кг |
4,07 |
6.26 |
10,35 |
15,1 |
24,02 |
31,98 |
43,33 |
60,48 |
71,17 |
102,5 |
151.4 |
277,3 |
502,25 |
764,5 |
|
Размеры гаек, заключенные в скобки, применять не рекомендуется.
Купить гайки ГОСТ 15521-70 с уменьшенными размерами от завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
